I sistemi di tubazioni nel settore energetico operano in condizioni di lavoro complesse, generalmente caratterizzate da alta temperatura e alta pressione, mezzi infiammabili ed esplosivi e lunghi periodi di funzionamento continuo. Il guasto dei supporti della tubazione può portare alla rottura della tubazione, alla perdita di fluidi e persino a gravi incidenti per la sicurezza.

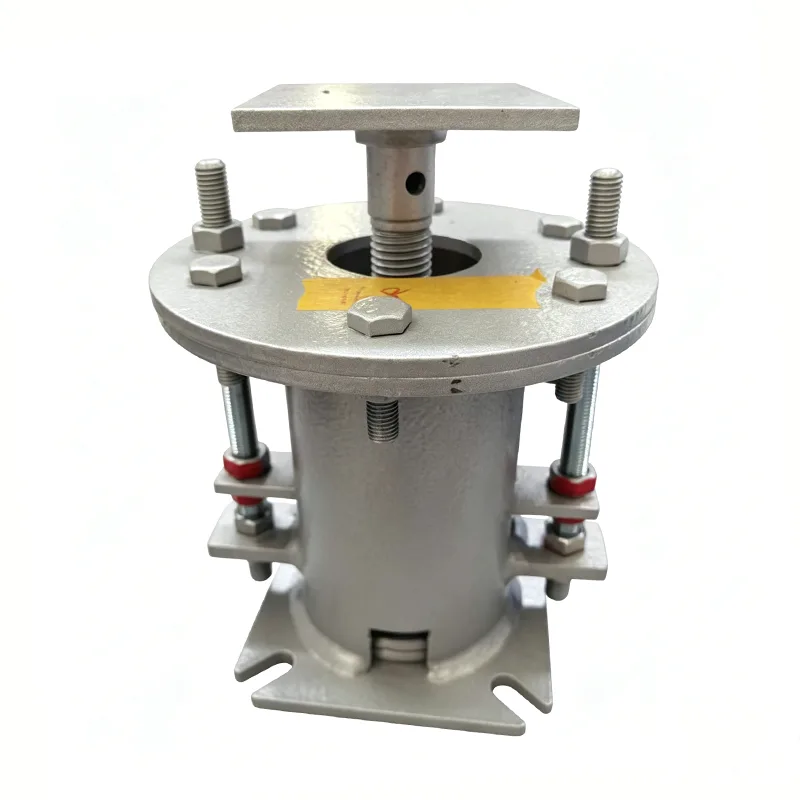

Il supporto a molla variabile per il settore energetico è un dispositivo di supporto elastico dedicato per tubazioni progettato specificamente per il settore energetico. Mantiene prestazioni stabili in condizioni di lavoro estreme e garantisce il funzionamento sicuro e affidabile degli impianti energetici.
Il supporto variabile per molle del settore energetico assorbe lo spostamento termico delle tubazioni causato dalle variazioni di temperatura attraverso la deformazione elastica delle molle, sopportando il peso proprio della tubazione e carichi aggiuntivi.
Con 14 anni di esperienza nella fornitura di sistemi di supporto per condotte nel settore energetico, Yangzhou Tianshun Pipeline ha applicato con successo i suoi prodotti a più di 300 progetti energetici in tutto il mondo, comprese infrastrutture critiche come centrali termiche, centrali nucleari, terminali GNL e gasdotti a lunga distanza.
| Tabella delle specifiche del gancio a molla variabile | Esempio |
| Tipo/configurazione del gancio | Digitare A, B, C, D, E, F, G |
| Misura molla/n. | N. 0 - N. 22 |
| Gamma di viaggio | 30mm, 60mm, 90mm, 120mm 180mm |
| Carico operativo | 0,2 kN - 400 kN |
| Carico installato (carico freddo) | kN/kgf |
| Carico operativo (carico caldo) | kN/kgf |
| Direzione del movimento | Verso l'alto/verso il basso |
| Variabilità (%) | ≤ 25% (standard) |
| Trattamento superficiale | Galv./verniciato a caldo |
| Materiale dell'alloggiamento | Acciaio al carbonio (Q235/Q355) |
▶ Design ad alta affidabilità: tutti i componenti critici adottano un design ridondante con un fattore di sicurezza non inferiore a 1,6 volte.
▶ Ampia adattabilità alla temperatura: funziona normalmente in ambienti con temperature estreme che vanno da -196 ℃ a +600 ℃.
▶ Eccellente resistenza alla fatica: le molle hanno superato 150.000 cicli di fatica per soddisfare i requisiti di funzionamento continuo a lungo termine degli impianti energetici.
▶ Elevata precisione del carico: soggetto a tre calibrazioni del carico prima della spedizione, con errore controllato entro ±5%.
▶ Struttura antiallentamento e antisismica: presenta un doppio design antiallentamento, in grado di resistere a terremoti di magnitudo 8 e vibrazioni delle apparecchiature.
▶ Regolabilità in linea: dotato di un meccanismo di regolazione dedicato per la regolazione precisa del carico senza spegnimento.
|
Elemento di confronto |
Supporto a molla variabile per uso generale |
Supporto molla variabile per il settore energetico |
|
Fattore di sicurezza del progetto |
1,2-1,4 volte |
≥1,6 volte |
|
Intervallo di temperatura operativa |
-40℃~+450℃ |
-196℃~+600℃ |
|
Vita affaticata |
50.000-100.000 cicli |
≥150.000 cicli |
|
Design anti-allentamento |
Antiallentamento dado singolo |
Doppie rondelle antiallentamento + bloccaggio |
|
Norma di ispezione |
Ispezione per campionamento |
Ispezione completa al 100% + ispezione di terze parti opzionale |
|
Condizioni di lavoro applicabili |
Ambienti industriali generali |
Condizioni estreme nel settore energetico |
Il supporto a molla variabile del settore energetico è ampiamente utilizzato nei sistemi di tubazioni di vari impianti energetici:
▶ Condotte principali del vapore, condotte dell'acqua di alimentazione e condotti dei gas di scarico/aria nelle centrali termoelettriche
▶ Sistemi di condutture ausiliarie di isole convenzionali e isole nucleari nelle centrali nucleari
▶ Condotte criogeniche nei terminali GNL e nelle stazioni di gassificazione
▶ Stazioni e camere delle valvole di gasdotti a lunga percorrenza
▶ Condotte oleodinamiche e lubrificanti nei parchi eolici
▶ Oleodotti per il trasferimento di calore nelle centrali solari termiche
Abbiamo stabilito un rigoroso processo di controllo qualità speciale per i prodotti energetici per garantire che ogni supporto a molla variabile del settore energetico soddisfi i più elevati standard di settore:
▶ Ispezione in entrata delle materie prime: ogni lotto di acciaio è accompagnato dal certificato del materiale originale ed è sottoposto ad analisi spettrale e test delle proprietà meccaniche.
▶ Controllo della produzione delle molle: prodotta utilizzando macchine avvolgitrici CNC, ogni molla viene sottoposta a tre test di compressione completi.
▶ Controllo di qualità della saldatura: tutti i processi di saldatura sono eseguiti da saldatori certificati e soggetti a test non distruttivi (NDT) al 100%.
▶ Test delle prestazioni del prodotto finito: ogni unità viene sottoposta a test di carico a corsa completa e calibrazione dello spostamento.
▶ Ispezione pre-imbarco finale: vengono rilasciati documenti completi di certificazione di qualità, inclusi rapporti sui materiali, rapporti di prova e certificati di conformità.
Il nostro sistema di gestione della qualità è certificato ISO 9001:2015 e tutti i prodotti sono conformi agli standard internazionali tra cui CE, API e ASME.
▶ Analisi gratuita delle sollecitazioni della tubazione e calcolo della selezione di supporti/ganci
▶ Servizi di progettazione personalizzati per progetti energetici specifici
▶ Guida all'installazione in loco e servizi di messa in servizio
▶ Servizi di ispezione e manutenzione regolari
▶ Fornitura di pezzi di ricambio di emergenza con risposta al cliente 24 ore su 24
Per informazioni più dettagliate sul supporto a molla variabile per il settore energetico o sulla selezione tecnica per il tuo progetto, contatta il nostro team di vendita professionale.
