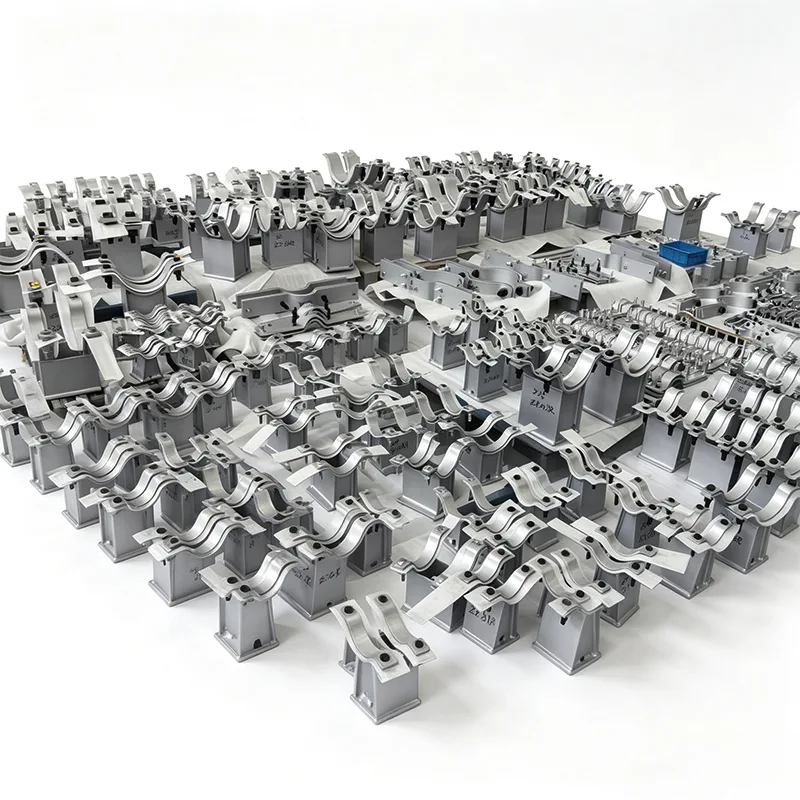

Supporti per tubi a sella con montanti in acciaio inossidabile

Quando un supporto per tubi deve essere collocato in un impianto costiero carico di sale, gestire lavaggi chimici aggressivi o rimanere esente da manutenzione per decenni all'interno di una linea di lavorazione sterile, la scelta del materiale è tutto. A Yangzhou Tianshun progettiamo e forniamo sistemi di supporto per tubi dal 2012 e i nostri supporti per tubi a sella con montante in acciaio inossidabile sono costruiti esattamente per quelle situazioni, in cui l'acciaio al carbonio standard semplicemente non regge.

Ogni supporto per sella con montante in acciaio inossidabile che spediamo riflette 14 anni di feedback diretto da appaltatori EPC, ingegneri della manutenzione e proprietari di progetti in oltre 45 paesi. Abbiamo imparato cosa funziona, cosa fallisce presto e come individuare i punti di guasto comuni molto prima che un supporto tocchi la tubazione.

Cosa ottieni con una sella con montante in acciaio inossidabile Tianshun

Integrità materiale che puoi rintracciare

Lavoriamo i corpi delle selle e i componenti dei montanti da piastre e barre in acciaio inossidabile massiccio 304 (UNS S30400) o 316L (UNS S31603), non equivalenti fusi. Ogni colata di materiale arriva con un certificato di prova di macinazione EN 10204 3.1 e manteniamo la completa tracciabilità dal ricevimento delle materie prime fino all'ispezione finale. Per progetti che richiedono una maggiore resistenza alla vaiolatura, su richiesta sono disponibili i gradi duplex 2205 o super-austenitici.

Forma ingegnerizzata, non solo una piastra piegata

Il raggio della sella è lavorato con precisione per adattarsi al diametro esterno effettivo del tubo, in genere da 1" NB fino a 48" NB e oltre. Ciò elimina il carico puntuale che può verificarsi con supporti generici a forma di V. Sulle linee calde, spesso estendiamo la larghezza della sella e incorporiamo piastre scorrevoli in PTFE o grafite a basso attrito direttamente nel progetto, in modo che il supporto funzioni con il movimento termico del tubo, non contro di esso.

Design del montante che rende l'installazione prevedibile

Il montante stesso, il montante verticale che lega la sella all'acciaio strutturale, è disponibile in configurazioni ad altezza fissa o regolabile. I montanti fissi sono comunemente una singola struttura saldata di canale, trave ad H o tubo in acciaio inossidabile, con una saldatura a piena penetrazione alla base della sella. I design regolabili incorporano uno stelo filettato e una disposizione con dado di bloccaggio, consentendo un'impostazione precisa dell'elevazione durante l'allineamento a caldo senza tagliare o risaldare.

Tutte le saldature portanti vengono eseguite da saldatori certificati secondo procedure qualificate secondo ASME Sezione IX, con mappe di saldatura e NDE (PT o RT) disponibili come richiesto. La finitura superficiale dopo la saldatura è decapata e passivata standard per ripristinare la completa resistenza alla corrosione.

Come vengono gestiti i carichi

Non diamo semplicemente per scontato che “l’acciaio inossidabile è forte”. I nostri ingegneri interni controllano ogni gruppo di montanti per la combinazione di peso morto verticale, spinta di espansione termica, carichi occasionali di vento o sismici e qualsiasi sollevamento che può verificarsi ai cambi di direzione. Se il tuo progetto prevede codici di progettazione specifici (ASME B31.1, B31.3, EN 13480, ecc.), possiamo fornire l'analisi delle sollecitazioni e i dati di carico corrispondenti. Abbiamo fornito supporti progettati per carichi verticali da poche centinaia di Newton fino a oltre 300 kN.

Dove vedrai questi supporti in servizio

Nel corso degli anni, i nostri supporti per tubi a sella con montanti in acciaio inossidabile sono arrivati ​​in luoghi in cui il guasto non è un'opzione:

Terminali di rigassificazione GNL – selle 316L in ambienti marini all'aperto con nebbia salina continua.

Circuiti WFI (acqua per preparazioni iniettabili) farmaceutici – acciaio inossidabile 304 con pacchetti di documentazione completi e opzioni di finitura elettrolucidata.

Impianti di produzione di olio commestibile e bevande: supporti progettati con profili igienici, fessure minime e materiali per guarnizioni conformi alla FDA, ove necessario.

Lavorazione chimica e stoccaggio di sostanze caustiche: gradi appositamente selezionati per la resistenza alla tensocorrosione da cloruri.

Parti superiori della piattaforma offshore: montanti regolabili che consentono il riallineamento dopo l'assestamento strutturale, il tutto in 316L con ispezione completa da parte di terzi.

Come ci assicuriamo che la qualità sia reale

Ogni gruppo della sella del montante passa attraverso il nostro laboratorio di test interno prima del rilascio:

Verifica dimensionale rispetto ai disegni di fabbricazione concordati

PMI (identificazione positiva del materiale) per la conferma del grado su parti inossidabili

Ispezione con liquidi penetranti o radiografica su saldature critiche (secondo le specifiche del cliente)

Test di carico su richiesta per progetti nuovi o fortemente personalizzati

La nostra fabbrica è certificata ISO 9001:2015 e siamo abituati a lavorare con ispettori terzi di SGS, Bureau Veritas, TÜV e rappresentanti dei clienti durante la produzione e l'ispezione finale.

La personalizzazione è la norma, non un sovrapprezzo

Pochissimi progetti necessitano di una sella con stelo in acciaio inox “da catalogo”. La maggior parte richiede regolazioni: diverse dimensioni della piastra di base, schemi specifici dei fori per i bulloni, altezza estesa per rimuovere l'isolamento, un particolare angolo di avvolgimento della sella, guide integrate o morsetti di fissaggio. Va bene. Abbiamo costruito il nostro flusso di lavoro di produzione attorno a ordini personalizzati in piccoli lotti. Inviaci la scheda tecnica del tubo, l'elevazione dell'acciaio strutturale o un semplice schizzo e i nostri ingegneri ti restituiranno un disegno di proposta entro 2-3 giorni lavorativi.

Per progetti con requisiti ripetitivi di pipe rack, possiamo pre-ingegnerizzare un programma di supporto completo, identificare opportunità di ottimizzazione e ridurre i costi totali di installazione senza compromettere la conformità alle normative.

Un'ultima nota sull'affidabilità

La maggior parte dei nostri ordini di supporti per tubi in acciaio inossidabile provengono da clienti che hanno già installato da noi supporti in acciaio al carbonio e sono tornati appositamente per l'aggiornamento dell'acciaio inossidabile. Quando le specifiche di un tubo richiedono che "tutti i componenti bagnati e di supporto esterno siano resistenti alla corrosione", comprendiamo che ciò significa che la sella del montante fa parte del sistema, non un ripensamento. Lo costruiamo in questo modo, lo ispezioniamo in quel modo e lo documentiamo in quel modo.

Hai bisogno di un preventivo o di un rapido esame tecnico?

Contatta il nostro team di ingegneri all'indirizzo [e-mail/telefono] indicando le dimensioni del tubo, l'altezza richiesta e le condizioni di carico. In genere riceverai una proposta completa in meno di 24 ore per le richieste standard. Siamo inoltre lieti di organizzare una visita alla fabbrica a Yangzhou: vedere come le selle in acciaio inossidabile passano dalla piastra all'assemblaggio finale è il modo migliore per comprendere la differenza che fa il reale controllo della produzione.

Domande frequenti

1. Quali gradi di acciaio inossidabile offrite per le selle per montanti e come faccio a sapere che sto effettivamente ricevendo 316L?

Il nostro stock standard comprende piastre e barre 304 (UNS S30400) e 316L (UNS S31603). Per ambienti ricchi di cloruro o offshore, consigliamo vivamente il 316L per il suo contenuto di molibdeno, che migliora notevolmente la resistenza alla vaiolatura. Ogni colata di materiale che riceviamo è accompagnata da un certificato di test di fresatura EN 10204 3.1 e, prima di iniziare qualsiasi taglio o saldatura, il nostro laboratorio interno esegue la PMI (Positive Material Identification) utilizzando XRF portatile su qualità di acciaio inossidabile. Riceverai una copia del rapporto PMI nel pacchetto di documentazione finale: nessuna congettura, nessun "fidati di me".

2. Potete produrre una sella adatta a un diametro esterno del tubo o uno spessore dell'isolamento non standard?

Sì, questa è routine per noi. Fornisci il diametro esterno effettivo del tubo (e il diametro esterno dell'isolamento se la sella si trova sul tubo isolato) e noi lavoriamo il raggio della sella in modo che corrisponda a quella dimensione esatta. Non si tratta di una piastra piegata che “sembra vicina”: la superficie di contatto è fresata secondo il raggio specificato, solitamente con un angolo di avvolgimento compreso tra 120° e 180° a seconda dei requisiti di carico e di vincolo laterale. Possiamo anche estendere l'altezza della sella per eliminare l'isolamento e il rivestimento senza alcun taglio sul campo.

3. Vengono forniti coefficienti di carico e calcoli di sollecitazione per gruppi di montanti personalizzati?

Assolutamente. Il nostro team di ingegneri esegue regolarmente controlli di carico verticale, spinta orizzontale e sollecitazione combinata secondo ASME B31.1, B31.3 o il codice scelto dal progetto. Presenteremo un foglio di calcolo che mostra il controllo dell'instabilità della colonna del montante, la sollecitazione del cuscinetto della piastra di base, la resistenza della saldatura e la tensione/taglio dei bulloni, a seconda dei casi. Se il tuo progetto richiede una verifica indipendente, non abbiamo problemi a collaborare con il tuo ingegnere di terze parti nominato.

4. Quali standard di saldatura e ispezione seguite per i supporti in acciaio inox?

Tutte le saldature portanti sulle selle dei montanti in acciaio inossidabile sono eseguite da saldatori qualificati secondo WPS qualificato secondo ASME Sezione IX. La tipica giunzione tra sella e stelo è una saldatura con scanalatura a piena penetrazione, rettificata in punta. A seconda delle specifiche, eseguiamo coloranti penetranti (PT) o radiografie (RT) su saldature critiche. Dopo la saldatura, ogni gruppo in acciaio inossidabile viene decapato e passivato per rimuovere la tinta dovuta al calore e ripristinare lo strato passivo di ossido di cromo. Puoi vedere la differenza: una superficie uniforme e argentata senza scolorimento blu intorno alla zona di saldatura.

5. Posso avere un montante ad altezza regolabile e quanto è precisa la regolazione dell'elevazione?

Sì, offriamo montanti regolabili filettati con una disposizione a dado di bloccaggio, comunemente utilizzati laddove è necessaria un'impostazione precisa dell'elevazione durante l'allineamento a caldo o dove le elevazioni dell'acciaio strutturale possono variare. L'intervallo di regolazione tipico è ±25 mm e la filettatura fine consente una precisione verticale di 1–2 mm. Dopo l'impostazione, il dado di bloccaggio viene serrato e saldato a punti per impedire il movimento durante il funzionamento. Il percorso a pieno carico è meccanico (taglio della filettatura) e dimensioniamo lo stelo di conseguenza, senza fare affidamento sulla saldatura a punti per sostenere il carico.

6. I vostri supporti in acciaio inox sono adatti per ambienti igienici o di lavaggio (alimentare, farmaceutico)?

Sì, e abbiamo consegnato molti lotti per queste applicazioni. Per esigenze igieniche, eliminiamo, ove possibile, le superfici orizzontali piane e le fessure e rifiniamo l'assemblaggio con una ruvidità superficiale minima Ra di 0,8 μm (32 μin) o con elettrolucidatura, se specificato. Utilizziamo inoltre composti antigrippaggio conformi alla FDA sulle filettature ed evitiamo la contaminazione ferritica mantenendo tutti gli utensili e le superfici di lavoro dedicati all'acciaio inossidabile. Il pacchetto di documentazione può includere rapporti sulla rugosità superficiale e certificati di pulizia dettagliati.

7. Quale documentazione riceverò con il mio ordine?

Una spedizione standard include:

Rapporto di ispezione dimensionale completo che mostra le dimensioni effettive rispetto a quelle del disegno

Certificati dei materiali EN 10204 3.1 per tutte le parti inossidabili

Rapporto PMI (per la verifica delle leghe)

Mappa di saldatura e rapporti NDE (PT/RT a seconda dei casi)

Certificato di decapaggio e passivazione

Dichiarazione di conformità e distinta di carico con numeri di colata

Possiamo anche fornire libri dati compilati secondo il formato specifico del tuo progetto. Circa l’80% dei nostri ordini di supporto per l’acciaio inossidabile ora include almeno un MDR di base (registrazione dei dati del produttore).

8. Qual è il tempo di consegna realistico per un lotto di selle per montanti in acciaio inossidabile personalizzate?

Per quantità da 5 a 50 pezzi con dimensioni personalizzate e materiale 304/316L standard, il nostro tempo di consegna tipico è di 20-30 giorni lavorativi dall'approvazione del disegno. Gli ordini più grandi o quelli che richiedono acciaio inossidabile duplex possono estendersi fino a 35-45 giorni. Se hai tempistiche critiche, possiamo discutere di accelerazioni: spesso possiamo abbreviarle di 5-7 giorni lavorativi riservando materiale e spostando i turni, ma saremo sempre trasparenti su ciò che è fattibile senza compromettere la qualità della saldatura o le fasi di ispezione.
