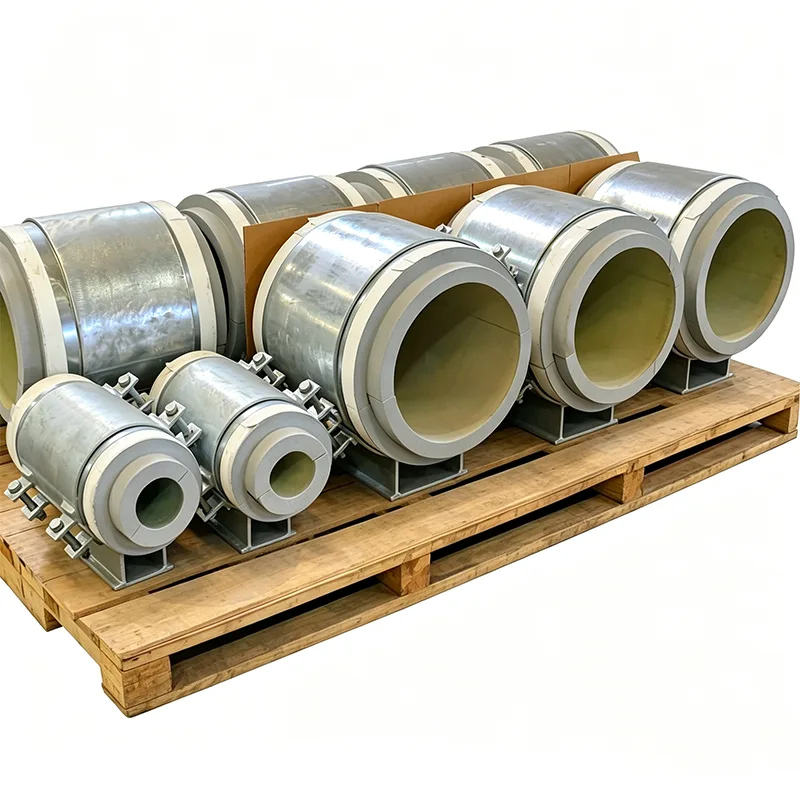

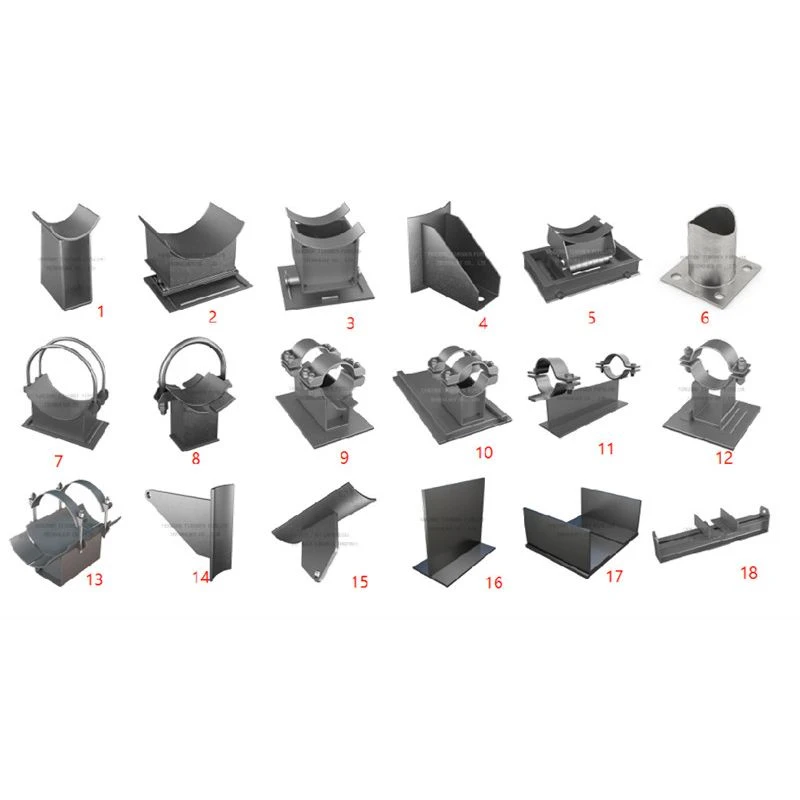

Supporto a scarpa per tubo coibentato

Su un tubo isolato, una scarpa per tubi standard può creare più problemi di quanti ne risolva. Se il percorso di carico della scarpa taglia l’isolamento, quest’ultimo si romperà nel tempo. Quella sezione schiacciata lascia entrare o uscire il calore, forma condensa sulle superfici fredde e diventa un punto di partenza per la corrosione sotto l'isolamento. La soluzione non è complicata: un supporto a scarpa adeguatamente progettato per un tubo isolato separa la funzione portante da quella termica, ma richiede un'attenta progettazione per ottenere i dettagli corretti.

A Yangzhou Tianshun, dal 2012, progettiamo e produciamo pattini per tubi isolati per progetti in cinque continenti. Li abbiamo forniti per reti di teleraffreddamento dove ogni watt di guadagno di calore è importante, per linee di vapore dove un pattino di metallo nudo sprecherebbe energia e creerebbe un pericolo di ustioni e per impianti di GNL dove un punto freddo su un supporto può portare all'accumulo di ghiaccio e danni strutturali. In ogni caso, il requisito è lo stesso: sostenere il peso del tubo in modo affidabile mantenendo l’isolamento continuo e la barriera al vapore sigillata.

Come funziona realmente una scarpa per tubi isolata

L'idea di base è semplice: un blocco isolante rigido e portante si trova tra il tubo e la struttura metallica di supporto. Il tubo poggia sull'isolante, l'isolante si trova nella scarpa e la scarpa metallica trasferisce il carico alla struttura. Ma fare in modo che il blocco sopravviva ad anni di movimento del tubo e di cicli termici senza rompersi, spostarsi o perdere le sue prestazioni isolanti richiede quanto segue:

Il materiale del blocco viene selezionato in base all'intervallo di temperatura. Per l'acqua refrigerata e i servizi freddi fino a circa -50°C, utilizziamo generalmente poliisocianurato ad alta densità (PIR) o vetro cellulare. Per le linee di vapore e olio caldo fino a 400°C e oltre, utilizziamo materiali a base di silicato di calcio o perlite. La proprietà chiave è la resistenza alla compressione alla temperatura di progetto: ciò che regge a temperatura ambiente potrebbe ammorbidirsi a 200°C.

Il blocco isolante è completamente incapsulato. Un anello di ritenzione in metallo o una parete laterale saldata circonda il blocco su tutti i lati, impedendogli di uscire sotto il movimento laterale del tubo o le vibrazioni. Il blocco si trova su una piastra di base in acciaio con una saldatura continua, quindi non esiste un percorso diretto dal metallo al tubo affinché il calore possa bypassare l'isolamento.

Il percorso della barriera al vapore è progettato per essere ininterrotto. Sui tubi freddi, il nemico è l'ingresso di umidità. Ci assicuriamo che il design della scarpa consenta alla barriera al vapore applicata in loco sull'isolamento del tubo di sigillarsi continuamente sul blocco isolante della scarpa o sul suo rivestimento metallico, senza spazi vuoti che consentirebbero all'aria umida di raggiungere la superficie fredda.

Flessibilità di progettazione che corrisponde alle condizioni reali del sito

Non trattiamo le scarpette per tubi isolate come articoli standardizzati perché non esistono due specifiche di isolamento esattamente uguali. Costruiamo ogni scarpa per abbinarla:

Il diametro del tubo e lo spessore dell'isolamento (che si tratti di 25 mm di schiuma di vetro o 150 mm di lana minerale).

Il tipo di sistema di isolamento applicato sul campo: possiamo pretagliare l'isolamento secondario per adattarlo al corpo della scarpa e fornire un profilo di rivestimento che semplifica la finitura del sito.

Le condizioni di movimento del tubo. Se il tubo è scorrevole, possiamo integrare una piastra scorrevole impregnata di PTFE o grafite sulla base della scarpa, con la superficie a basso attrito incollata su una lamiera portante in acciaio inossidabile che protegge il blocco isolante dalle forze di taglio.

Requisiti speciali come isolamento antincendio, rivestimenti antiabrasione sulle parti metalliche o fori di drenaggio per evitare ristagni d'acqua nelle installazioni esterne.

Cosa ottieni con ogni spedizione

Un ordine di scarpette per tubi isolate Tianshun include tutta la documentazione che il tuo ispettore richiederà:

Certificati EN 10204 Tipo 3.1 per i componenti in acciaio.

Schede tecniche dei materiali isolanti con valori di resistenza a compressione e conducibilità termica alla temperatura di progetto.

Rapporti di ispezione dimensionale che confermano lo spessore del blocco, l'altezza del pattino e le dimensioni della piastra di base.

Certificati di test di carico se richiesti dalle specifiche del progetto.

Applicazioni

Tubazioni di acqua refrigerata e salamoia negli impianti di teleraffreddamento e nei data center

Linee vapore e condensa in impianti industriali e centrali elettriche

Tubazioni di GNL e liquidi criogenici dove i punti freddi devono essere assolutamente evitati

Impianti di refrigerazione e conservazione frigorifera

Qualsiasi tubo isolato che corre su un pipe rack, dove l'efficienza energetica e i costi di manutenzione a lungo termine sono importanti

Perché Tianshun?

Siamo un produttore specializzato di supporti, non un fornitore generale di raccordi per tubi. Quando ci invii l'elenco delle tubazioni e le specifiche di isolamento, il nostro team di ingegneri controllerà il carico su ciascuna scarpa, confermerà la compatibilità del materiale isolante e contrassegnerà eventuali posizioni in cui le dimensioni standard della scarpa non si adattano alla struttura disponibile. Questo livello di controllo individua i problemi sul tavolo da disegno, non durante l'installazione. Oltre il 70% della nostra attività viene ripetuta: il risultato diretto della fornitura di scarpe che funzionano esattamente come previsto dal primo test idraulico fino alla fine della vita utile di progettazione.

Domande frequenti

D: Potete abbinare esattamente il mio tipo di isolamento e il mio spessore?

R: Sì. Dimensioniamo la scarpa e il blocco portante in base al diametro del tubo, al materiale isolante e allo spessore specificato senza alcun compromesso.

D: Fornite il blocco isolante o lo installo in loco?

R: Forniamo la scarpa con il blocco isolante portante già incollato e incapsulato all'interno. L'isolamento secondario e il rivestimento circostante vengono generalmente applicati in loco, ma possiamo anche prefabbricare kit di isolamento.

D: Come si impedisce al calore di spostarsi attraverso il corpo della scarpa in metallo?

R: Il blocco isolante crea un taglio termico tra il tubo e la base metallica. La parete laterale della scarpa non è a contatto diretto con il tubo, quindi non esiste un percorso metallico continuo che consenta al calore di bypassare l'isolamento.

D: Cosa succede se il mio tubo si muove assialmente a causa della dilatazione termica?

R: Possiamo aggiungere una piastra scorrevole in PTFE o grafite alla base della scarpa, consentendo al tubo di muoversi mantenendo stabile il blocco isolante.

D: A quali standard sono conformi queste scarpe?

R: La fabbricazione dell'acciaio segue MSS SP-58 e MSS SP-69. I materiali isolanti vengono forniti secondo gli standard ASTM o EN specifici del progetto e siamo in grado di soddisfare i requisiti di marcatura CE ai sensi della PED, ove applicabile.
