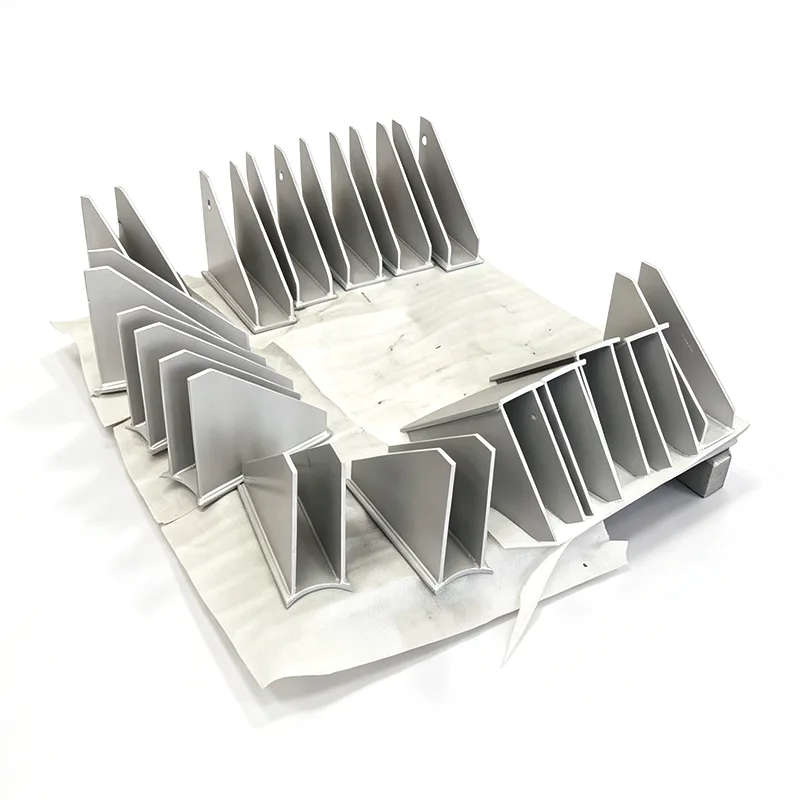

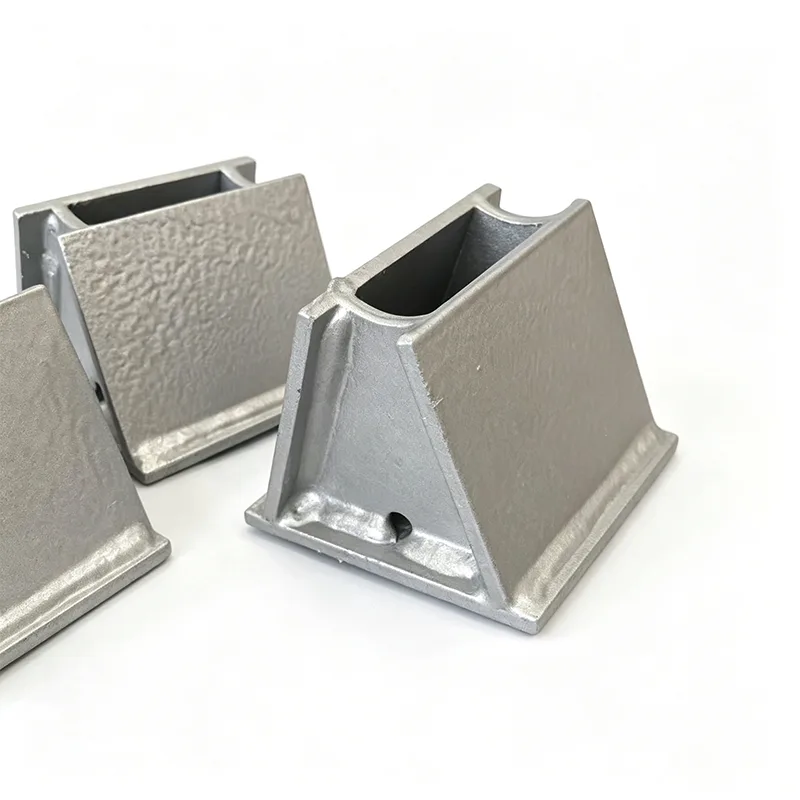

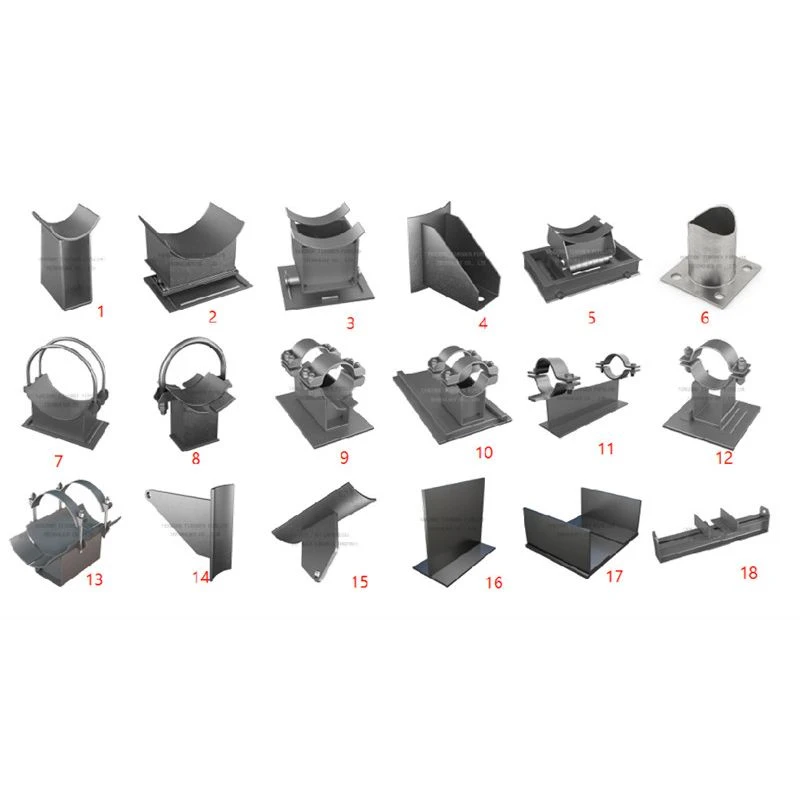

Supporto per scarpe da tubo regolabili in altezza

Sulla carta, l'elevazione della tubazione è un numero fisso. Sul posto, lo è raramente. Le colonne d'acciaio si sistemano. Le fondamenta si spostano leggermente. I supporti a molla si comprimono più o meno di quanto previsto dal modello di sollecitazione. Quando il tubo termina 10 mm più in alto o 15 mm troppo in basso in corrispondenza dell'ugello di aspirazione della pompa o della flangia del compressore, forzare la connessione in posizione impone carichi sull'ugello che l'apparecchiatura non è mai stata progettata per sopportare. Il modo più semplice per ottenere l'elevazione corretta - e mantenerla corretta - è una scarpa per tubi che puoi regolare.

Dal 2012 produciamo supporti per calzature per tubi regolabili in altezza nel nostro stabilimento di Jiangsu. Il design in sé non è complicato, ma farlo mantenere la posizione in modo affidabile sotto peso morto, movimento termico e vibrazioni lo è. Le nostre scarpe regolabili lo stanno facendo proprio adesso sotto i collettori di vapore nel Sud-Est asiatico, nelle linee di acqua refrigerata nel Medio Oriente e nei rack per tubi di GNL nel Nord America.

Come funziona l'aggiustamento e perché rimane invariato

Il nucleo del gruppo è uno stelo filettato che corre tra il supporto del tubo e la piastra di base. Ruotando il dado di regolazione si alza o si abbassa il tubo con incrementi fini. Una volta impostata l’elevazione entrano in gioco due meccanismi di bloccaggio indipendenti:

Un pesante dado di bloccaggio serrato contro il corpo principale, prevenendo lo scorrimento sotto carico verticale.

Nelle dimensioni più grandi, una vite di bloccaggio secondaria o un collare diviso che blocca meccanicamente la rotazione, anche in caso di vibrazioni prolungate provenienti da compressori alternativi o linee di gas ad alto flusso.

Ogni scarpa viene testata in fabbrica per un carico pari a 1,5 volte la sua capacità nominale prima della spedizione. I componenti filettati sono ricavati da una barra tonda, non tagliati da una barra filettata, quindi le filettature portanti sono a profilo completo e prive di sollecitazioni che possono rompere un perno standard sotto flessione.

Materiali adatti al tuo servizio

I pattini regolabili standard sono realizzati in acciaio al carbonio, con zincatura a caldo come protezione anticorrosione predefinita. Per ambienti corrosivi o soggetti a lavaggio, forniamo versioni interamente in acciaio inossidabile in 304L o 316L. Le superfici filettate sono rivestite con un composto antigrippaggio durante l'assemblaggio per evitare grippaggi: questo è importante perché un dado di regolazione che non può essere ruotato sul posto non è più regolabile.

Quando il supporto per scarpette per tubi ad altezza regolabile è caldo o freddo, integriamo un blocco isolante portante (PIR o vetro cellulare) tra la culla del tubo e lo stelo di supporto. L'isolamento è dimensionato per adattarsi allo spessore dell'isolamento del tubo e il percorso della barriera al vapore rimane continuo: senza punti freddi, senza condensa.

Dove le scarpette regolabili fanno la differenza

Tubazioni di aspirazione e scarico di pompe e compressori, dove i carichi degli ugelli devono rimanere entro i limiti consentiti dal produttore.

Supporti per rastrelliere per tubi in zone soggette a cedimenti del terreno o a fenomeni di gelo.

Linee che necessitano di una pendenza precisa per il drenaggio o il flusso di processo, come tubazioni di scarico delle caldaie o linee di gas combustibile.

Sistemi supportati da molle in cui la posizione fredda necessita di una regolazione fine dopo il trasferimento del carico da supporti temporanei.

Retrofit e collegamenti, in cui l'elevazione del tubo esistente non corrisponde perfettamente al nuovo percorso.

La maggior parte dei supporti regolabili sul mercato sono articoli a catalogo con corse limitate o pezzi completamente personalizzati con tempi di consegna lunghi. Ci troviamo nel mezzo: possiamo prendere un design standard e modificare l'intervallo di altezze, le dimensioni della piastra di base o lo spessore dell'isolamento in base alle specifiche del progetto, di solito entro lo stesso tempo di consegna di una scarpa fissa. Il nostro team di ingegneri lavora direttamente sulla tua isometria e sull'elenco di supporto e ti chiederà informazioni sul carico di prova idraulica, sulla temperatura di progetto e sul movimento previsto prima di finalizzare un disegno. Questo livello di controllo è ciò che trasforma una semplice scarpa regolabile in un supporto che non è necessario rivisitare durante la messa in servizio.

Domande frequenti

D: Quanto intervallo di regolazione potete fornire?

R: I design standard offrono una corsa da ±25 mm a ±100 mm. Sono possibili gamme più ampie: dicci di cosa hai bisogno.

D: L'impostazione resisterà alle vibrazioni?

R: Sì. Utilizziamo un dado di bloccaggio più una funzione meccanica antirotazione su tutte le dimensioni. L'insieme è testato in fabbrica per rimanere stabile sotto carico ciclico.

D: È possibile regolare la scarpa mentre il tubo è caricato?

R: Di solito è possibile effettuare piccole regolazioni del trim a portata lorda. Per correzioni più ampie, si consiglia di alleggerire prima il carico per proteggere le filettature.

D: Offrite una versione per tubi freddi o caldi isolati?

R: Sì. Integriamo un blocco isolante portante dimensionato in base allo spessore dell'isolamento, completo di un percorso di barriera al vapore sigillato.
