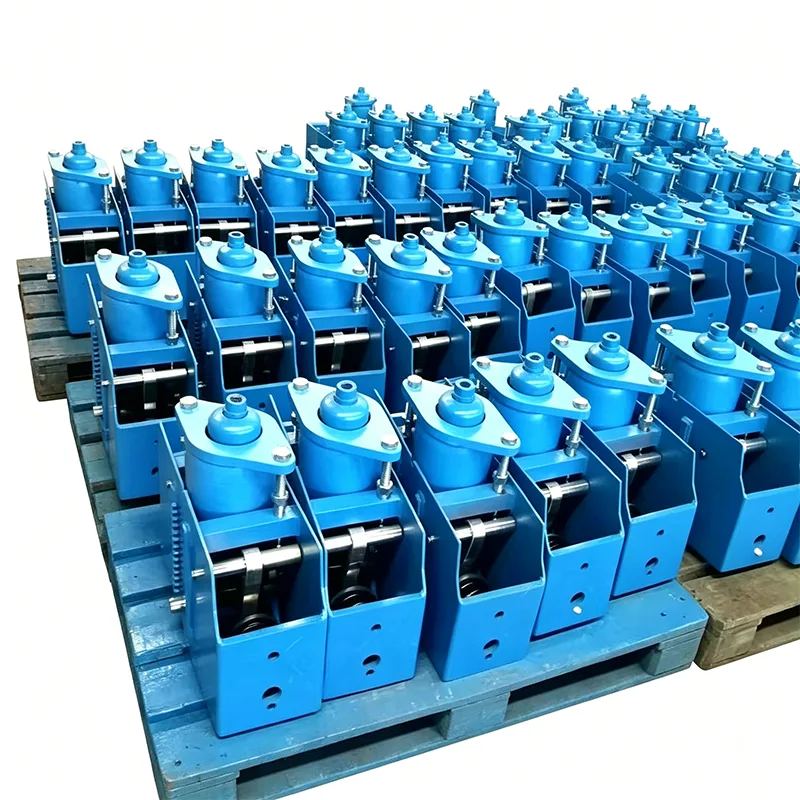

Gancio a molla costante ad alto carico

Il gancio a molla costante ad alto carico è un componente chiave per il controllo dello spostamento e del carico nei sistemi di tubazioni industriali. In condizioni di lavoro ad alta temperatura e alta pressione, le tubazioni generano spostamenti di dilatazione e contrazione termica dovuti ai cambiamenti di temperatura. Se la forza di supporto cambia con lo spostamento, ciò porterà alla concentrazione delle tensioni sulla tubazione e minaccerà il funzionamento sicuro del sistema. Il nostro gancio a molla costante ad alto carico è progettato in base al principio dell'equilibrio del momento. Può produrre continuamente una forza di supporto stabile durante l'intera corsa dello spostamento verticale della tubazione, evitando efficacemente danni alle tubazioni e alle apparecchiature collegate causati da sollecitazioni aggiuntive.

Yangzhou Tianshun Pipeline Technology Co., Ltd., fondata nel 2012, si è concentrata sul campo dei supporti e dei ganci per tubazioni, accumulando 14 anni di esperienza nella produzione e nell'applicazione. I nostri prodotti hanno servito progetti chiave nei settori energetico, petrolchimico, energetico e di altro tipo in più di 40 paesi in tutto il mondo e hanno conquistato la fiducia di riacquisto a lungo termine da parte dei clienti con una qualità stabile.

Principio di funzionamento fondamentale

Il gancio a molla costante ad alto carico adotta un design collaborativo del meccanismo a leva a doppio braccio e del gruppo molla a spirale, realizzando un'emissione di forza costante basata sul principio meccanico dell'equilibrio del momento:

▶  Meccanismo di equilibrio del momento: quando la tubazione genera uno spostamento termico, il gruppo molla trasmette la coppia attraverso il meccanismo a leva, mantenendo il momento di carico e il momento elastico sempre bilanciati

▶  Compensazione della guida a camma: la struttura della guida a camma di precisione integrata compensa le fluttuazioni del carico causate dall'attrito meccanico e dalle deviazioni di produzione

▶  Dispositivo indicatore di corsa: dotato di un indicatore di spostamento visualizzato, in grado di osservare lo spostamento della tubazione in tempo reale, facilitando l'installazione e la regolazione in loco

Parametri tecnici

Caratteristiche principali del prodotto

1. Prestazioni stabili di costanza del carico

La deviazione del carico della sospensione a molla costante a carico elevato è controllata entro il ±5% per tutta la corsa, superando i requisiti dello standard nazionale. Attraverso la combinazione di molle multidisco e un design meccanico di precisione, garantisce che la tubazione ottenga sempre un supporto uniforme durante lo spostamento termico, eliminando sostanzialmente il rischio di concentrazione delle sollecitazioni.

2. Forte adattabilità alle condizioni di carico pesante

Progettato in modo ottimale per sistemi di tubazioni a carico elevato, il telaio portante adotta acciaio strutturale ad alta resistenza Q345B e il cilindro a molla è formato mediante rotazione integrale, eliminando i pericoli nascosti delle saldature circonferenziali. Il prodotto può sopportare un carico massimo di 1000 kN, soddisfacendo le esigenze di supporto di condotte per carichi pesanti in grandi centrali elettriche, unità di raffinazione e altre strutture.

3. Installazione e manutenzione convenienti

▶  Dotato di un dispositivo di bloccaggio del carico per bloccare la molla durante l'installazione e il trasporto, impedendone lo spostamento accidentale

▶  Il carico in loco può essere regolato con precisione entro ±10% per adattarsi alle deviazioni effettive delle condizioni di lavoro

▶  Interfacce di connessione standardizzate, compatibili con varie forme di installazione della pipeline

▶  Design strutturale modulare, comoda sostituzione delle parti soggette ad usura

4. Copertura completa delle condizioni di lavoro

Il prodotto può adattarsi all'intervallo di temperature di lavoro compreso tra -20 ℃ e 450 ℃. Per condizioni di lavoro speciali come GNL a bassa temperatura e vapore ad alta temperatura, i corrispondenti materiali resistenti alle alte o alle basse temperature possono essere personalizzati per garantire l'affidabilità delle prestazioni in ambienti estremi.

Specifiche Tecniche del Prodotto

Garanzia del controllo della produzione e della qualità

Disponiamo di un sistema di produzione e collaudo completo per garantire prestazioni affidabili di ogni gancio a molla costante a carico elevato:

▶  Attrezzature di produzione automatizzate: dotate di linee di produzione automatiche di soffietti e varie apparecchiature di formatura e lavorazione per realizzare una produzione standardizzata di processi chiave

▶  Sistema di test perfetto: ogni prodotto viene sottoposto a test di carico e spostamento prima della consegna, con rilascio di rapporti di ispezione

▶  Team tecnico professionale: possiede un gruppo di tecnici impegnati da molti anni nella ricerca e sviluppo e nella produzione di supporti e ganci per tubazioni

▶  Gestione della tracciabilità dei materiali: le materie prime come l'acciaio per molle e l'acciaio strutturale provengono tutte da normali acciaierie, con certificati di qualità dei materiali tracciabili

Servizio e supporto

▶  Supporto tecnico prevendita: un team di vendita professionale che ha familiarità con varie applicazioni relative alle condizioni di lavoro, può fornire suggerimenti di selezione e soluzioni tecniche in base ai parametri della pipeline

▶  Servizi personalizzati: supporta la personalizzazione del prodotto per carichi speciali, spostamenti speciali e forme di installazione speciali

▶  Garanzia post-vendita: fornisce guida all'installazione e consulenza tecnica e risponde tempestivamente ai problemi di qualità del prodotto

▶  Ciclo di consegna: i modelli convenzionali sono disponibili in magazzino e i prodotti personalizzati vengono consegnati secondo il ciclo concordato
