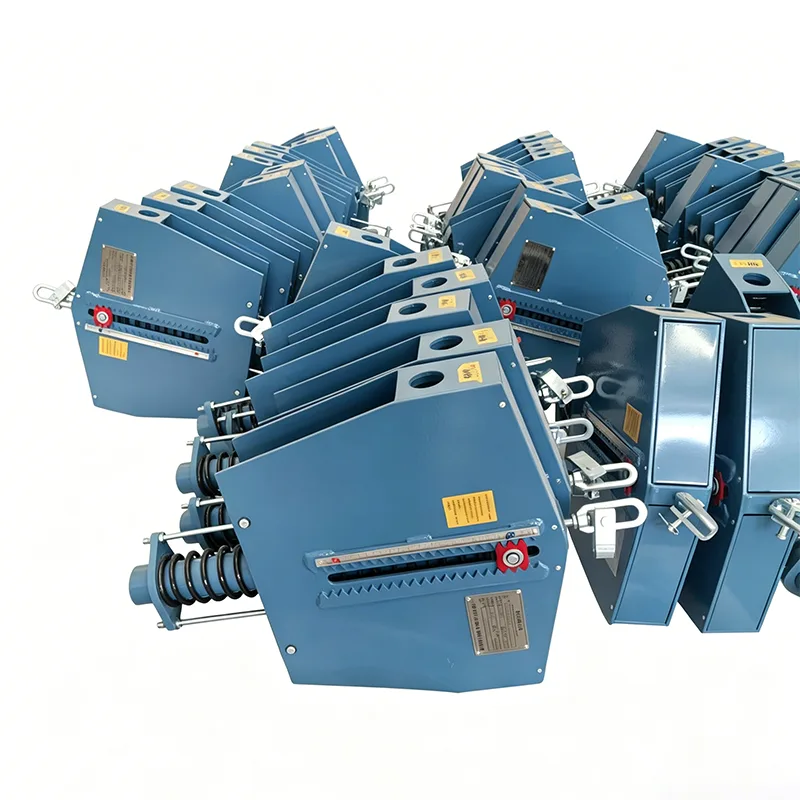

Gancio a molla costante per carichi pesanti

Yangzhou Tianshun Pipeline Technology Co., Ltd., fondata nel 2012, è un'impresa industriale e commerciale integrata che si concentra su ricerca e sviluppo e produzione di prodotti di supporto per pipeline. Negli ultimi 14 anni, abbiamo servito progetti energetici, petrolchimici ed energetici in più di 40 paesi in tutto il mondo e abbiamo conquistato la fiducia a lungo termine dei clienti con una qualità dei prodotti stabile. Il gancio a molla costante per carichi pesanti è il nostro prodotto di punta sviluppato per condizioni di lavoro con carichi elevati e requisiti elevati. È stato sistematicamente rafforzato nei materiali, nella struttura e nella tecnologia per fornire una garanzia affidabile per il funzionamento sicuro delle condutture in condizioni di lavoro estreme.

Quali sono le condizioni di lavoro gravose? Perché sono necessari ganci speciali

Nei grandi progetti industriali esiste un tipo speciale di sistema di tubazioni:

▶  Condutture a pareti spesse di grande diametro: superiore a DN600, spessore delle pareti superiore a 20 mm

▶  Sistemi di tubazioni pesanti: carico per punto di sollevamento superiore a 200 kN, alcuni oltre 500 kN

▶  Condotte principali ad alta temperatura e alta pressione: vapore principale della centrale elettrica, condotte di processo ad alta temperatura delle unità di raffinazione

▶  Condotte a lunga campata: sezioni di tubi di grande portata in gallerie di tubi con grandi carichi concentrati

Se per queste tubazioni per carichi pesanti vengono utilizzati normali pendini a forza costante, è molto probabile che si verifichino i seguenti problemi:

▶  Deformazione e fessurazione del guscio: il carico supera il limite di supporto strutturale

▶  Rigidità della molla insufficiente: compressione eccessiva, perdita di caratteristiche di forza costante

▶  Cedimento da taglio del perno: resistenza insufficiente delle parti di collegamento

▶  Deformazione da trazione dell'asta di sospensione: asta di piccolo diametro, estensione di sovraccarico

Il Heavy Duty Constant Spring Hanger è un prodotto rinforzato sviluppato appositamente per tali condizioni di lavoro, con un rinforzo sistematico da tutte le dimensioni di materiali, struttura e tecnologia.

Casi e lezioni di guasti pesanti

Secondo le statistiche del settore, le condizioni di lavoro gravose rappresentano oltre il 60% degli incidenti dovuti a guasti al supporto delle condutture:

Caso 1: Conduttura principale del vapore di una centrale elettrica

Problema: Adottata sospensione ordinaria a forza costante, carico per punto di sollevamento 280 kN Conseguenza: Piastra laterale del guscio incrinata dopo 3 anni di funzionamento, tubazione affondata di 120 mm Perdita: 15 giorni di manutenzione per l'arresto, perdita diretta di oltre 10 milioni di RMB

Caso 2: pipeline ad alta temperatura di un'unità di raffinazione

Problema: diametro del perno del pendino troppo piccolo, resistenza diminuita alle alte temperature Conseguenza: frattura del perno per taglio, caduta della tubazione, causando perdite medie Lezione: la resistenza dei pendini per carichi pesanti deve essere calcolata separatamente in base alle effettive condizioni di lavoro

Caso 3: Gasdotto Cold Box di un terminale GNL

Problema: infragilimento del materiale a bassa temperatura, normale guscio Q235 rottoConseguenza: spostamento della tubazione fuori controllo, perdita della flangia dell'interfaccia della scatola freddaMiglioramento: i ganci per carichi pesanti adottano materiali tenaci a bassa temperatura

In 14 anni di esperienza nel settore, Yangzhou Tianshun Pipeline Technology ha gestito molti progetti simili di trasformazione dei guasti del supporto per carichi pesanti e comprende profondamente la particolarità e i rischi delle condizioni di lavoro pesanti.

Specifiche Tecniche del Prodotto

Analisi di 7 progetti rinforzati per carichi pesanti

Sistema strutturale ad alta resistenza

Shell adotta acciaio ad alta resistenza bassolegato Q345B, carico di snervamento aumentato del 40%

Spessore della piastra laterale aumentato del 50%, taglio della piastra intera senza giunzioni di saldatura

Design della piastra a nervatura di rinforzo inferiore per disperdere lo stress concentrato

Connessione ad alta resistenza di grande diametro

Il perno adotta acciaio strutturale legato 40Cr, bonificato e temperato, resistenza aumentata dell'80%

Diametro del perno progettato con un fattore di sicurezza 5 volte superiore al carico massimo

Boccola autolubrificante adottata per ridurre l'attrito e migliorare la costanza

Tecnologia parallela multi-molla

2-4 set di molle in parallelo per carichi pesanti, carico della molla singola controllato entro un intervallo ragionevole

Design di compressione sincrona del gruppo di molle per evitare carichi eccentrici

Ogni molla testata separatamente, deviazione corrispondente ≤2%

Meccanismo a leva rinforzato

Sezione trasversale del braccio di leva ampliata, modulo di flessione aumentato del 100%

Piastra di rivestimento ispessita al fulcro per evitare schiacciamenti locali

Superficie della camma temprata ad alta frequenza, durezza superiore a HRC45, durata della resistenza all'usura aumentata di 3 volte

Controllo della produzione ad alta precisione

Posizioni del foro chiave elaborate da CNC, precisione di posizione ± 0,1 mm

Errore del rapporto del momento della leva controllato entro ±1%

Compressione della molla impostata con precisione, deviazione del carico a freddo ≤3%

Perfetto controllo della qualità della saldatura

Le principali saldature portanti adottano un processo di saldatura a piena penetrazione

Test a ultrasuoni al 100%, conforme ai requisiti JB/T 4730 Grado II

Trattamento distensivo post-saldatura per eliminare lo stress residuo della saldatura

Protezione di sicurezza multipla

Limiti meccanici superiori e inferiori impostati per prevenire danni da corsa eccessiva

Dispositivo di protezione da sovraccarico, che attiva l'avviso in caso di carico anomalo

Dispositivo di bloccaggio dello spostamento per proteggere le molle durante l'installazione e il trasporto

Confronto delle prestazioni di carico-spostamento

Di seguito sono riportati i dati misurati (carico 300 kN, condizione di lavoro spostamento 200 mm):

La deviazione del carico sulla corsa completa del supporto a molla costante per impieghi gravosi è controllata entro ±4%, molto meglio rispetto ai requisiti standard nazionali, proteggendo efficacemente la sicurezza di tubazioni e apparecchiature.

Il nostro sistema di verifica dei prodotti per carichi pesanti

Ciascun gancio a molla costante per carichi pesanti deve completare la seguente verifica prima della consegna:

Ispezione del materiale in entrata

Verifica del certificato dei materiali di piastre di acciaio e barre tonde

Durezza dell'acciaio per molle e nuova ispezione della composizione

Verifica compatibilità materiali di saldatura

Ispezione del processo produttivo

Ispezione CMM delle dimensioni di lavorazione CNC

Prove di saldatura UT

Prova della curva carico-spostamento del gruppo molle

Collaudo completo della macchina in fabbrica

Test di carico a corsa completa al 100%, registrazione di 20 dati di punti di misurazione

Calcolo della costanza, rielaborazione per prodotti non qualificati

Test di funzionamento del dispositivo di blocco e del dispositivo di limitazione

Calibrazione dell'indicatore di spostamento

Documenti di fabbrica

Documenti di certificazione della qualità dei materiali

Rapporto di ispezione della saldatura

Rapporto di prova primaverile

Curva di prova carico-spostamento completa della macchina

Certificato di qualificazione del prodotto e manuale di installazione

Scenari tipici di applicazioni per carichi pesanti

Consegna e servizio del progetto

Processo di assistenza esclusivo per progetti pesanti

1. Attracco tecnico: gli ingegneri professionisti attraccano con gli analisti delle sollecitazioni della pipeline per confermare i requisiti di carico, spostamento e spazio

2. Progettazione dello schema: fornire schemi di progettazione personalizzati per vincoli di spazio speciali

3. Conferma del disegno: fornire disegni di assemblaggio dettagliati e tabelle di carico, firmati e confermati da entrambe le parti

4. Monitoraggio della produzione: fornisci foto settimanali dell'avanzamento della produzione per i progetti più importanti

5.Accettazione in fabbrica: clienti o terzi possono essere invitati ad assistere ai test in fabbrica

6. Servizio in loco: fornire guida all'installazione e supporto tecnico in loco, se necessario

7. Monitoraggio dell'operazione: visita di ritorno 6 mesi dopo la messa in servizio per comprendere lo stato dell'operazione

Prestazioni e impegno

▶  Consegnati più di 500 set di ganci a forza costante per carichi pesanti, carico massimo per singola unità 800 kN

▶  Tutti i prodotti per carichi pesanti offrono una garanzia di qualità di 3 anni

▶  Fornire soluzioni per eventuali problemi di qualità durante il funzionamento entro 48 ore

▶  Consulenza tecnica a vita e fornitura di pezzi di ricambio

Il gancio a molla costante per carichi pesanti è una garanzia affidabile per il funzionamento sicuro di sistemi di tubazioni per carichi pesanti. Con 14 anni di impegno, comprendiamo profondamente che le condizioni di lavoro pesanti non consentono errori. Ogni prodotto è stato sottoposto a severi test per garantire un funzionamento stabile in condizioni di lavoro estreme.
