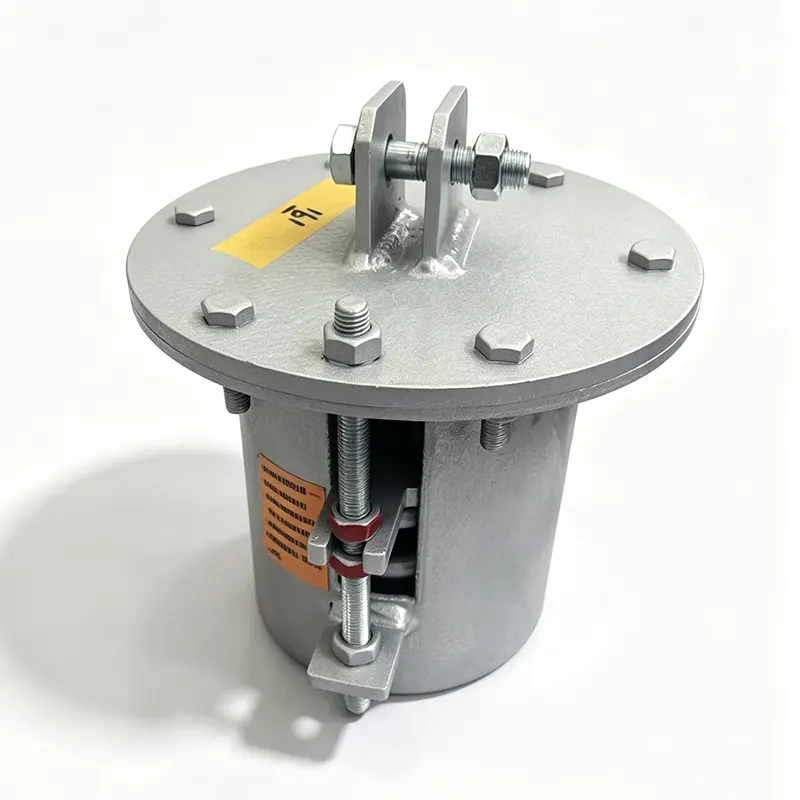

Gancio a molla variabile per alta temperatura

Yangzhou Tianshun produce ganci a molla variabili per i settori energetico, petrolchimico e industriale in uno stabilimento di 35.000 m² a Jiangsu, in Cina. Le nostre varianti per alte temperature sono progettate per gestire temperature superficiali dei tubi ben superiori a quelle ambientali, pur mantenendo prestazioni di carico prevedibili. Quattordici anni di esperienza dedicata nel supporto delle tubazioni e un sistema di qualità certificato ISO 9001:2015 supportano ogni unità che spediamo in oltre 45 paesi.

Dove si adatta un gancio a molla variabile

Non tutte le tubazioni richiedono un carico costante. Quando lo spostamento termico è limitato, un supporto a molla variabile offre una soluzione affidabile ed economica. Quando il tubo si espande o si contrae verticalmente, la forza di supporto cambia entro un intervallo noto e controllato. La molla è dimensionata in modo tale che questa variazione di carico rimanga entro i limiti stabiliti dall'analisi delle sollecitazioni del tubo, prevenendo sollecitazioni eccessive sulle apparecchiature collegate e mantenendo il tubo adeguatamente supportato dal freddo al caldo.

Per il servizio ad alta temperatura, il design va oltre le bobine a molla standard. Temperature elevate dei tubi possono irradiare o condurre calore nel gruppo del gancio, ammorbidendo il normale acciaio per molle e spostando il carico calibrato. I supporti a molla variabili ad alta temperatura risolvono questo problema con la selezione dei materiali e la protezione della superficie che preservano la rigidità della molla e l'intervallo di carico specificati in tutto il campo operativo.

Ciò che rende affidabile un progetto per alte temperature

Materiali per molle adatti a temperature elevate

Le molle standard perdono forza e si abbassano quando le temperature salgono. Selezioniamo i materiali della bobina adatti all'esposizione effettiva. Per condizioni moderatamente elevate fino a 150 °C, 50CrVA o 60Si2Mn mantengono proprietà meccaniche stabili. Quando le temperature raggiungono i 300 °C o più, vengono specificate leghe a base di nichel come Inconel X-750. Ogni colata di materiale viene fornita con certificati di lavorazione completi e registrazioni di tracciabilità, che confermano che la composizione e il trattamento termico corrispondono al grado richiesto.

Variazione del carico mantenuta entro i limiti del progetto

Il supporto a molla variabile produce una forza diversa nella posizione fredda, nella posizione operativa calda e in ogni punto intermedio. I nostri ingegneri progettisti lavorano con la variazione di carico consentita dal rapporto sullo stress del tubo del cliente e selezionano una molla che limita la deviazione, in genere al 15% o al 25% del carico di lavoro, anche se limiti più severi possono essere rispettati quando richiesto. Ogni unità viene impostata e testata su un banco calibrato per verificare che il carico nelle posizioni fredda e calda rientri nella banda specificata.

Protezione dalla corrosione e dal calore per l'hardware

L'alloggiamento e i componenti strutturali sono rifiniti di serie con zincatura a caldo o vernice epossidica ad alta temperatura. Per un'esposizione al calore particolarmente aggressiva o ciclica, offriamo ulteriori rivestimenti di barriera termica o realizziamo l'alloggiamento in acciaio inossidabile. Queste misure prevengono incrostazioni, ruggine e degrado della superficie che potrebbero interferire con il movimento della molla nel corso degli anni di servizio.

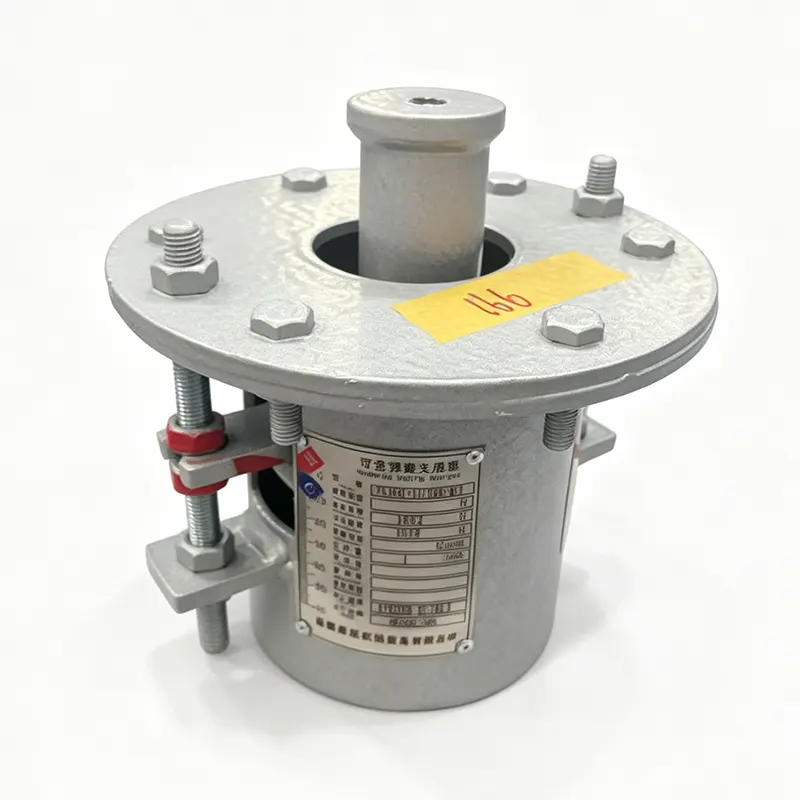

Regolazione in loco senza rimuovere la staffa

Una vite di regolazione del carico e un comparatore, contrassegnati in incrementi del 2%, consentono al team del sito di regolare con precisione il carico installato fino a ±10% fino a ±20%, a seconda del modello. Questa possibilità di regolazione sul campo è utile quando le condizioni di installazione differiscono leggermente dal disegno di progetto o quando il percorso del tubo cambia durante la costruzione.

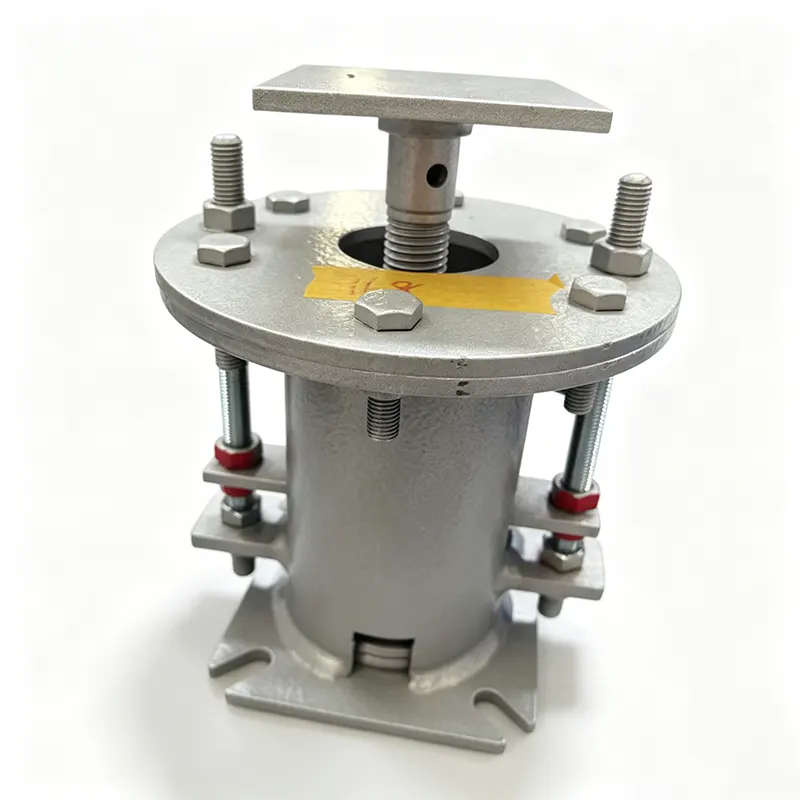

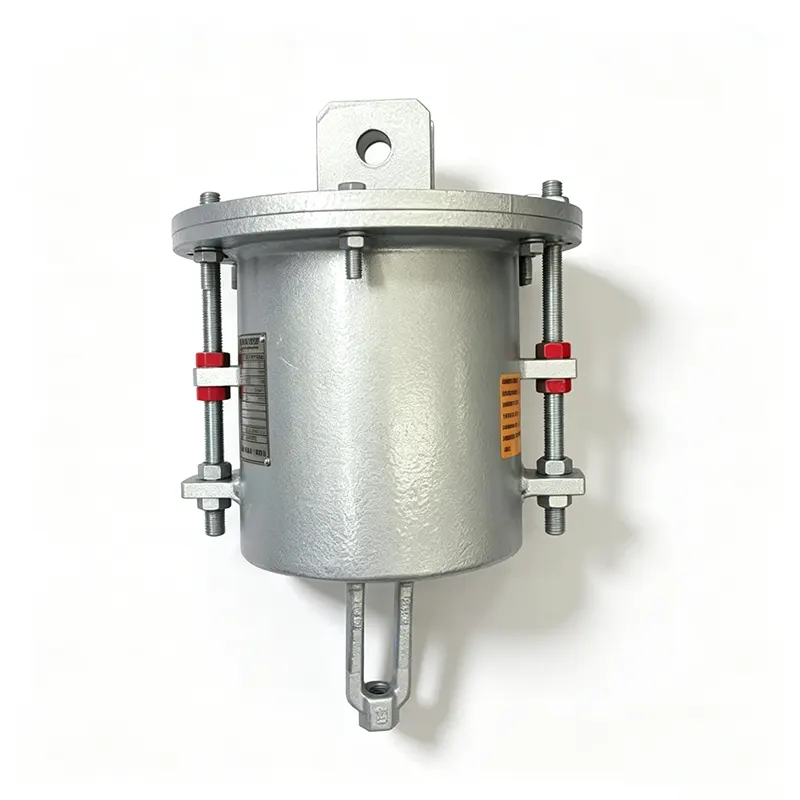

Arresti di viaggio e scala visibile

Ogni sospensione è dotata di fermi di corsa superiori e inferiori per prevenire la corsa eccessiva. Una scala di spostamento chiaramente visibile consente al personale di installazione e manutenzione di confermare a colpo d'occhio la posizione attuale. La posizione preimpostata a freddo è bloccata con fermi di corsa rimovibili, consentendo il test idrostatico e la pulizia chimica senza deviare la molla.

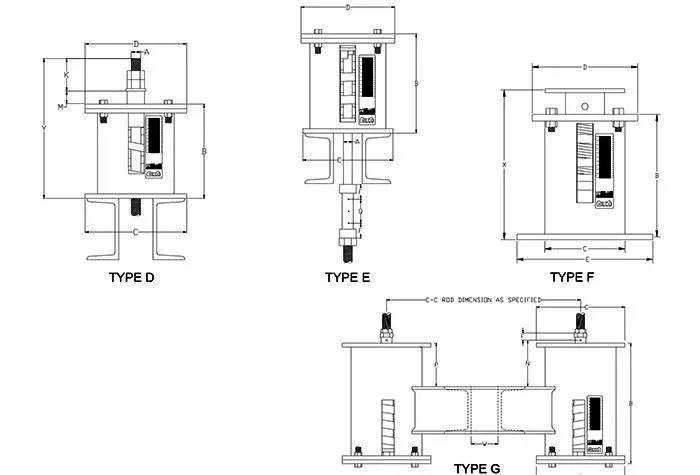

Panoramica tecnica

Viaggi personalizzati, capacità di carico e materiali ad alta temperatura vengono gestiti come parte della nostra fornitura regolare. Quando viene fornita una richiesta, convertiamo tra gli standard internazionali e confermiamo la compatibilità tecnica prima della produzione.

Controllo qualità e documentazione

Il nostro sistema di qualità certificato ISO 9001 governa ogni fase, dall'ispezione del filo della molla in entrata al test di carico finale. Ogni sospensione a molla variabile ad alta temperatura è preimpostata sul carico a freddo specificato dal cliente e viaggia sul nostro banco di prova. Registriamo i carichi nelle posizioni fredda, intermedia e calda e confermiamo che la variazione rientra nella tolleranza. Tali registrazioni vengono conservate per l'intero pacchetto di tracciabilità e possono essere fornite con la spedizione.

I certificati dei materiali per molle, acciaio strutturale e rivestimenti protettivi sono tracciabili al calore o al lotto. Quando i progetti richiedono la conformità con ASME, EN o altri codici di tubazioni internazionali, forniamo i pacchetti di documentazione necessari per l'approvazione.

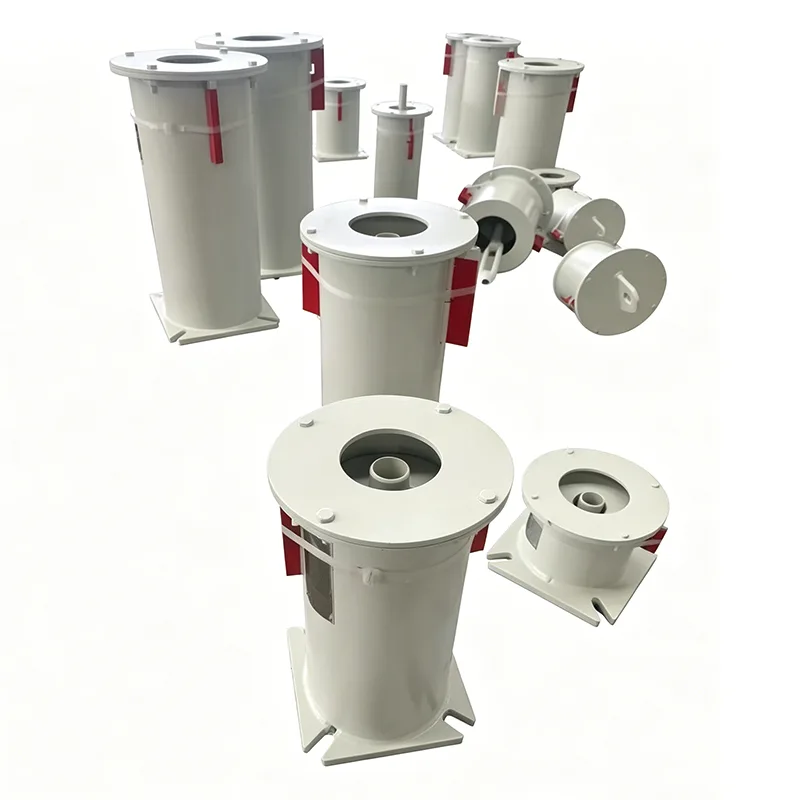

Dove vengono applicati supporti a molla variabili ad alta temperatura

Questi supporti supportano sistemi di tubazioni a temperatura da media ad alta in cui lo spostamento verticale è presente ma non estremo. Le installazioni tipiche includono linee di vapore ausiliarie, tubazioni dell'acqua di alimentazione delle caldaie, linee di ingresso e uscita dell'economizzatore, circuiti di olio caldo in raffinerie e impianti chimici, distribuzione di vapore a media pressione in impianti industriali e condotti d'aria ad alta temperatura. In ogni caso, il gancio consente il movimento verticale mantenendo la sollecitazione del tubo entro i limiti di progettazione, senza il costo e l'ingombro di un supporto di carico costante.

Domande frequenti

Come faccio a scegliere tra un gancio a molla variabile e un gancio a molla costante?

La decisione si riduce alla variazione di carico consentita. Se il rapporto sullo stress del tubo consente un cambio di carico tra la posizione fredda e quella calda, un supporto a molla variabile fornisce un supporto affidabile a un costo inferiore. Laddove il tubo non può accettare alcuna variazione significativa, è necessario un supporto a molla costante. Il nostro team tecnico può esaminare i dati di carico e di viaggio e consigliare il tipo appropriato.

Qual è la temperatura operativa massima per un supporto a molla variabile ad alta temperatura?

Con acciai per molle legati standard come 50CrVA, il gancio può funzionare in modo affidabile in ambienti in cui la spirale della molla stessa raggiunge una temperatura compresa tra 150 °C e 200 °C circa. Per temperature primaverili fino a 350 °C passiamo a leghe a base di nichel come Inconel X-750. Non è necessario specificare personalmente la lega; condividi la temperatura di esposizione primaverile prevista e i nostri ingegneri selezioneranno il materiale corretto.

Tianshun può costruire ganci a molla variabili per carichi molto grandi o molto piccoli?

La nostra gamma standard copre da 0,5 kN a 250 kN. I carichi al di fuori di questa fascia vengono gestiti come ingegneria personalizzata. Nella nostra struttura sono stati prodotti e testati piccoli supporti per linee strumentali e ganci montanti pesanti per le linee principali del vapore.

Quali opzioni di rivestimento esistono per atmosfere ad alta temperatura o corrosive?

Oltre alla zincatura a caldo e alla resina epossidica ad alta temperatura, possiamo applicare rivestimenti a base di silicone polimerizzati termicamente, halar o fabbricare l'alloggiamento in acciaio inossidabile. Se il tuo sito è costiero, offshore o chimicamente aggressivo, menzionalo durante la richiesta e ti consiglieremo un sistema di protezione adeguato.

I ganci a molla variabili vengono forniti con le istruzioni di installazione?

SÌ. Ogni sospensione viene fornita con una breve guida all'installazione che copre il sollevamento, la rimozione dei fermi preimpostati e la verifica del carico. Forniamo inoltre istruzioni dettagliate per la messa in servizio in modo che il team del sito possa confermare il corretto funzionamento prima della consegna.

Qual è il tempo di consegna tipico per un gancio a molla variabile ad alta temperatura standard?

I modelli standard con materiali per molle comunemente disponibili possono essere prodotti, preimpostati e testati entro quattro-sei settimane. Leghe personalizzate e capacità di carico maggiori possono estendere questo limite e confermiamo il programma al momento del preventivo.

Lavorare con Tianshun

Quando ci contatti per informazioni su un supporto a molla variabile per alta temperatura, un account manager dedicato con conoscenze ingegneristiche di supporto dei tubi gestirà la tua richiesta. Esaminiamo le condizioni operative, tra cui temperatura, corsa, carico e codice di progettazione applicabile, e forniamo una raccomandazione tecnica entro 24 ore. I materiali delle molle personalizzati, le corse non standard, i raccordi finali specifici e la documentazione specifica del progetto sono trattati come normale attività commerciale, non come eccezioni speciali.

Dopo la consegna rimaniamo disponibili per supporto all'installazione e guida alla manutenzione. Oltre il 70% della nostra attività deriva da ordini ripetuti, che consideriamo la più forte conferma delle prestazioni dei nostri prodotti su migliaia di cicli termici.

Yangzhou Tianshun Pipeline Technology Co., Ltd.

Stabilimento di 35.000 m², Jiangsu, Cina – esporta in oltre 45 paesi.

Supporti a molla variabili ad alta temperatura che mantengono il supporto affidabile anche quando il tubo è caldo.
